Introduction à la résolution de problèmes des contrôleurs PID avec Python
Les contrôleurs PID (Proportionnel-Intégral-Dérivé) sont omniprésents dans les systèmes de contrôle automatisés. Comprendre leur fonctionnement et maîtriser leur dépannage est crucial pour garantir le bon fonctionnement de nombreuses applications industrielles et robotiques. Ce tutoriel explore l'utilisation de Python pour simuler, analyser et résoudre les problèmes liés aux contrôleurs PID. Nous aborderons des techniques de programmation et des solutions pratiques pour optimiser les performances de ces systèmes.
Comprendre le fonctionnement d'un contrôleur PID

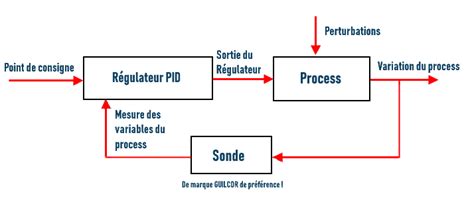

Un contrôleur PID ajuste une variable de sortie en fonction de l'écart entre une valeur de consigne (setpoint) et la valeur mesurée d'une variable d'entrée. Il utilise trois termes: proportionnel (P), intégral (I) et dérivé (D), chacun contribuant à la correction de l'erreur. Le terme proportionnel répond instantanément à l'erreur, l'intégral corrige l'erreur persistante et le dérivé anticipe les changements futurs. L'ajustement des gains P, I et D est essentiel pour obtenir des performances optimales, et c'est là que la programmation Python intervient.
Réglage des gains PID
Le réglage des gains PID est un processus itératif. Un gain P trop élevé peut entraîner des oscillations, tandis qu'un gain trop faible peut conduire à une réponse lente. Le gain I corrige les erreurs persistantes mais peut causer du dépassement. Le gain D anticipe les changements mais peut amplifier le bruit. L'utilisation d'outils de simulation et d'analyse avec Python permet d'expérimenter différents réglages et d'optimiser le contrôleur pour une application spécifique. Des techniques comme le réglage de Ziegler-Nichols peuvent être implémentées pour faciliter ce processus.
Simulation et analyse des contrôleurs PID avec Python
Python, grâce à des bibliothèques comme SciPy et NumPy, offre un environnement puissant pour simuler et analyser le comportement des contrôleurs PID. On peut créer des modèles mathématiques du système de contrôle et simuler sa réponse à différentes entrées et réglages PID. L'analyse des résultats de la simulation permet d'identifier les problèmes et d'ajuster les gains en conséquence. Cela évite les tests coûteux et risqués sur un système réel.
Visualisation des résultats
La visualisation des données de simulation est essentielle pour comprendre le comportement du contrôleur. Matplotlib, une bibliothèque de visualisation de données Python, permet de créer des graphiques clairs et informatifs montrant la réponse du système à différentes conditions. On peut visualiser la valeur de consigne, la valeur mesurée, l'erreur et les termes P, I et D au fil du temps. Cela permet une analyse visuelle rapide et efficace des performances du système.
Dépannage des problèmes courants
De nombreux problèmes peuvent survenir lors de l'implémentation et de l'utilisation des contrôleurs PID. Des oscillations, un dépassement excessif, une réponse lente ou une instabilité sont des symptômes courants. L'analyse des données de simulation et l'observation du comportement du système réel permettent d'identifier la cause du problème et d'appliquer des solutions appropriées. Par exemple, un dépassement important peut indiquer un gain P trop élevé, tandis qu'une réponse lente suggère un gain P trop faible.
Exemples de problèmes et solutions
| Problème | Solution |
|---|---|
| Oscillations | Réduire le gain P |
| Dépassement excessif | Réduire le gain P et/ou I |
| Réponse lente | Augmenter le gain P |
| Instabilité | Réduire tous les gains |
Pour une meilleure compréhension des bases de données, je vous conseille de consulter cet article : Récupérer des données avec une même procédure stockée depuis différents serveurs SQL en ASP.NET C. Ceci peut être utile pour la gestion des données liées à votre système de contrôle.
Optimisation des contrôleurs PID
L'optimisation des contrôleurs PID est un processus continu. Même après avoir résolu les problèmes initiaux, il est possible d'améliorer encore les performances du système. Des techniques avancées comme l'optimisation automatique des gains ou l'utilisation de contrôleurs PID adaptatifs peuvent être explorées. Python, avec ses nombreuses bibliothèques, offre les outils nécessaires pour implémenter ces techniques et atteindre un niveau de performance optimal.
Techniques d'optimisation avancées
- Optimisation automatique des gains
- Contrôleurs PID adaptatifs
- Utilisation de modèles plus précis
Conclusion
La programmation Python offre un puissant outil pour le dépannage et l'optimisation des contrôleurs PID. La simulation, l'analyse et la visualisation des données permettent d'identifier et de résoudre les problèmes efficacement, améliorant ainsi les performances des systèmes de contrôle. En maîtrisant les techniques présentées dans ce tutoriel, vous serez en mesure de concevoir et de gérer des systèmes de contrôle plus robustes et performants. N'hésitez pas à explorer les nombreuses ressources disponibles en ligne pour approfondir vos connaissances sur les contrôleurs PID et la programmation Python.
